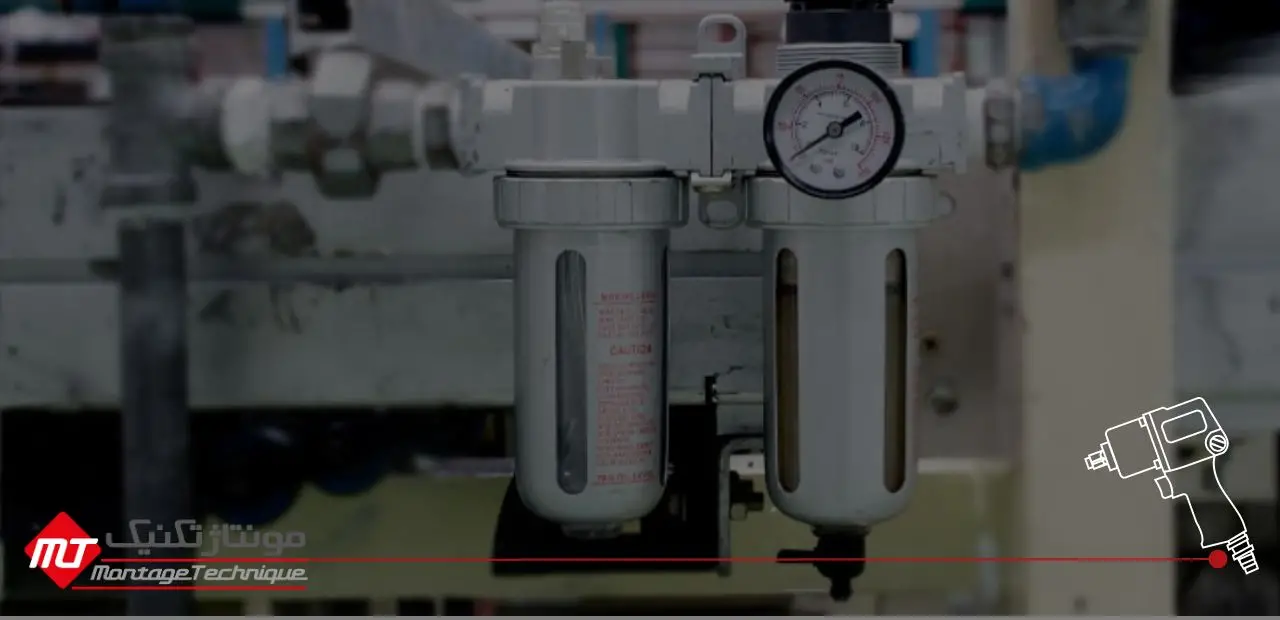

واحد مراقبت هوا چیست؟
در این مقاله قصد داریم اطلاعات کاملی درباره وظایف واحد مراقبت هوا ارائه دهیم و به این پرسش پاسخ دهیم. با توجه به اهمیت این قطعه در عملکرد صحیح و بهینه ابزارهای بادی، اگر شما نیز با این تجهیزات سر و کار دارید، پیشنهاد میکنیم این مطلب را تا انتها مطالعه کنید. شناخت مکانیزم و انواع واحدهای مراقبت هوا به شما کمک میکند تا بهترین گزینه را برای کاربرد موردنظر خود انتخاب کنید.
واحد مراقبت هوا یک سیستم تصفیه و خشک کننده هوا است که در صنعت برای حفظ کیفیت هوای مورد استفاده در ابزارآلات بادی استفاده می شود. این واحد با حذف ذرات معلق در هوا، رطوبت و روغن، کیفیت هوا را بهبود می بخشد و از صدمه دیدن دستگاه های بادی جلوگیری می کند.
واحد مراقبت هوا شامل چندین بخش است که هر کدام وظیفه خاص خود را برای تصفیه و خشک کردن هوا بر عهده دارند. در بخش اول، فیلترهای هوا، گرد و غبار را از هوا حذف می کنند. سپس، در بخش دوم، رطوبت موجود در هوا با استفاده از خشک کننده های هوایی که به آن متصل است، حذف می شود. در آخرین مرحله، بخش روغن گیر هوایی، روغن موجود در هوا را حذف می کند.
واحد های مراقبت هوا از سه بخش فیلتر، رگلاتور و روغن زن تشکیل شده اند. فیلترهای موجود در واحدهای مراقبت هوا معمولا شامل سه نوع فیلتر می شود که عبارتند از فیلتر عمومی جهت حذف حذف آب و ذرات، فیلتر حذف بخار و فیلتر رطوبت گیر جهت حذف روغن. رگلاتور نیز برای تنظیم مقدار فشار هوا و ثابت نگه داشتن فشار سیستم استفاده می شود برای جلوگیری از خراب شدن رگلاتور توصیه می شود که دیافراگم آن را به صورت مرتب روغن کاری کنید.
استفاده از واحد مراقبت هوا برای دستگاه های بادی بسیار مهم است، زیرا هوایی که به آن ها می رسد، ممکن است شامل ذرات معلق، رطوبت و روغن باشد که به طور مستقیم باعث صدمه به دستگاه ها می شود. باید به این موضوع توجه داشته باشید که واحد مراقبت در انواع مختلفی وجود دارد و شما برای انتخاب مناسب ترین نوع آن برای کاربرد مورد نظر خود باید ویژگی ها و قابلیت های انواع مختلف را بررسی کنید.
اجزاء داخلی واحد مراقبت هوا (FRL)
واحد مراقبت هوا (FRL) یا فیلتر رگلاتور هوا، دستگاهی است که برای تصفیه، تنظیم و کنترل فشار هوای فشرده ورودی به ابزارهای پنوماتیک استفاده میشود. این واحد از اجزای مختلفی تشکیل شده است که هرکدام نقش خاصی دارند.
اجزای اصلی فیلتر رگلاتور هوا عبارتند از:
1. فیلتر:
- وظیفه ی فیلتر، حذف ناخالصی ها، ذرات معلق، رطوبت و روغن از هوای فشرده ورودی است.
- فیلترها در انواع مختلفی مانند فیلترهای الیافی، فلزی و اسفنجی موجود هستند.
2. رگلاتور:
- وظیفه ی رگلاتور، تنظیم فشار هوای فشرده ورودی به سطح مورد نظر است.
- رگلاتورها معمولاً دارای پیچ تنظیم فشار هستند که می توان با استفاده از آن، فشار هوا را به طور دقیق تنظیم کرد.
3. روغن زن:
- وظیفه ی روغن زن، تزریق مقدار مشخصی روغن به هوای فشرده برای روانکاری ابزارهای پنوماتیک است.
- روغن زن ها در انواع مختلفی مانند اتوماتیک و دستی موجود هستند.
علاوه بر این اجزای اصلی، برخی واحدهای مراقبت هوا شامل شیر تخلیه (برای دفع آب و ناخالصیها)، گیج فشار (برای نمایش فشار هوای ورودی و خروجی)، شیر یکطرفه (برای جلوگیری از برگشت هوا به کمپرسور) و مخزن ذخیره هوا نیز هستند.
نحوه ی عملکرد واحد مراقبت هوا
هوای فشرده ابتدا از کمپرسور وارد واحد مراقبت هوا شده و از فیلتر عبور میکند تا ناخالصیها و ذرات معلق از آن جدا شوند. سپس وارد رگلاتور میشود و فشار آن به مقدار موردنظر تنظیم میشود. در صورت وجود روغنزن، مقدار مشخصی روغن به هوای فشرده اضافه شده و هوای تصفیهشده، تنظیمشده و روغنکاریشده به ابزارهای پنوماتیک منتقل میشود.

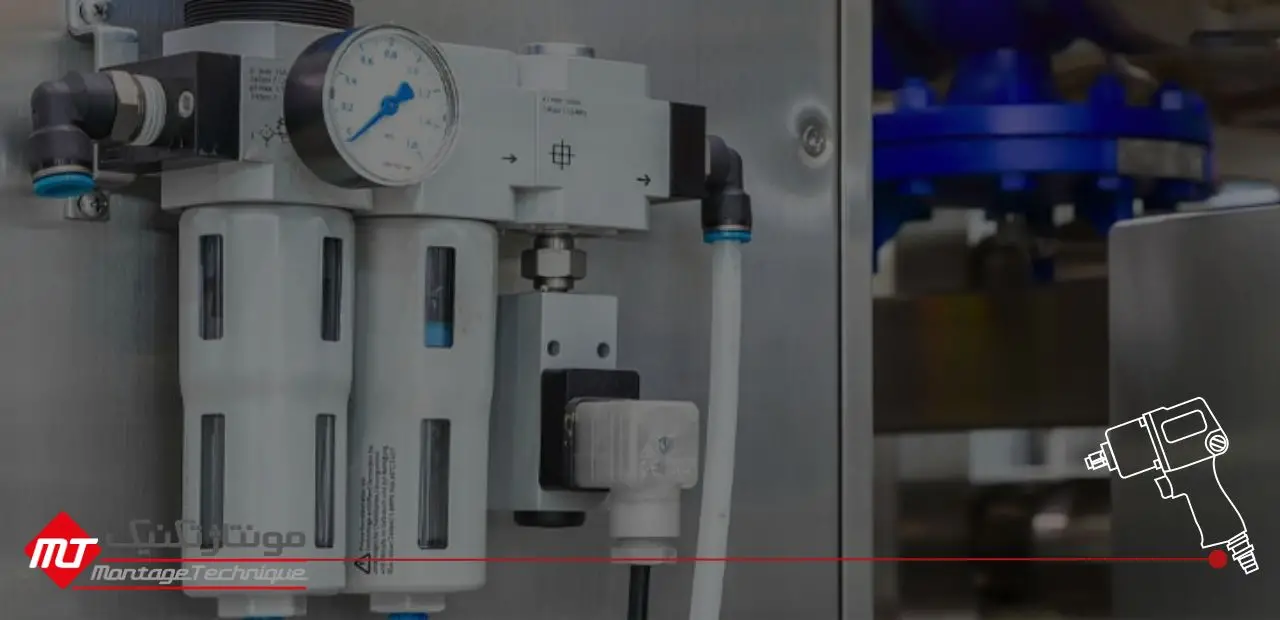

چرا استفاده از واحد مراقبت کمپرسور باد ضروری است؟
هوای تولیدشده توسط کمپرسور ممکن است حاوی ذرات معلق، رطوبت و روغن باشد که در صورت عدم تصفیه، باعث خرابی و کاهش عمر مفید ابزارهای بادی میشود. استفاده از واحد مراقبت هوا مزایای زیر را به همراه دارد:
- کاهش مصرف انرژی
- ایجاد هوای تمیز و بدون ناخالصی
- افزایش طول عمر ابزارهای پنوماتیک
- بهبود عملکرد و کاهش خرابی ابزارها
واحدهای مراقبت هوا قادرند فشار، کیفیت و مقدار هوای موردنیاز ابزارهای بادی را در بهترین سطح ممکن تنظیم کنند. اگر هوای فشرده دارای رطوبت باشد، ممکن است باعث رسوبگذاری و خرابی قطعات ابزار بادی شود. به همین دلیل استفاده از این واحد برای تمام تجهیزات پنوماتیک توصیه میشود.
نکات مهم در خرید واحد مراقبت هوا
- هنگام انتخاب و خرید واحد مراقبت هوا باید موارد زیر را در نظر بگیرید:
- تناسب محصول با ابزار موردنظر (از نظر نوع، اندازه، اتصالات و مشخصات فنی)
- جنس بدنه: فلزی، آلیاژی یا پلیمری
- ساختار و طراحی: برخی مدلها دارای ویژگیهای اضافی مانند گیج فشار، شیر تخلیه خودکار و... هستند.
- ابعاد و سایز اتصالات: این فاکتور بسته به نوع ابزار بادی متفاوت است و باید به دقت بررسی شود.
جمع بندی
در این مقاله به بررسی واحد مراقبت هوا و نقش مهم آن در عملکرد ابزارهای بادی پرداختیم. این واحد با حذف ناخالصیها، تنظیم فشار و تأمین روغن موردنیاز، از خرابی و استهلاک زودهنگام ابزارهای پنوماتیک جلوگیری میکند. برای انتخاب بهترین واحد مراقبت هوا، بررسی ویژگیهای فنی و تناسب آن با ابزار موردنظر ضروری است. با انتخاب صحیح این تجهیز، میتوان عملکرد بهینه ابزارهای بادی را تضمین کرد و هزینههای تعمیر و نگهداری را کاهش داد.
