محاسبه نیروی ضربه چکش
ضربه چکش یک پدیده فیزیکی است که در اثر برخورد چکش با جسمی دیگر رخ میدهد. این پدیده میتواند باعث ایجاد اثراتی از جمله تغییر شکل، شکستگی یا حرکت جسم شود. در ادامه به محاسبه نیروی ناشی از ضربه می پردازیم.
- روش اول: استفاده از قانون دوم نیوتن
در این روش، از قانون دوم نیوتن که بیان میکند “نیرو برابر با جرم ضرب در شتاب است” استفاده میشود:
که در آن:
- m جرم چکش (کیلوگرم)
- a شتاب چکش (متر بر مجذور ثانیه)
نکته: اندازهگیری شتاب چکش میتواند دشوار باشد و نیاز به شتابسنج دقیق دارد.
- روش دوم: استفاده از قانون حفظ تکانه
در این روش، از قانون حفظ تکانه که بیان میکند “تکانه کل یک سامانه بسته در طول زمان ثابت میماند” استفاده میشود:
- جرم چکش (m): جرم چکش را میتوان با ترازو اندازهگیری کرد.
- سرعت اولیه چکش (v1): سرعت اولیه چکش را میتوان با استفاده از سرعتسنج اندازهگیری کرد.
- سرعت نهایی چکش (v2): سرعت نهایی چکش را میتوان با استفاده از سرعتسنج اندازهگیری کرد.
- نیروی ضربه (F): با استفاده از این معادله میتوان نیروی ضربه را محاسبه کرد.
معادله فوق فقط برای محاسبه نیروی ضربه چکش در لحظه برخورد با جسم کاربرد دارد. پس از برخورد، نیروی ضربه به تدریج به جسم منتقل میشود و تا زمانی که چکش از جسم جدا شود، به آن نیرو وارد میکند.
در روش اول، اندازهگیری شتاب چکش میتواند دشوار باشد و در روش دوم، اندازهگیری سرعت اولیه و نهایی چکش میتواند دشوار باشد اما در هر دو روش در شرایط ایدهآل دقیق هستند، اما در عمل، به دلیل خطاهای اندازهگیری، دقت آنها محدود است.
مثال: فرض کنید جرم چکش 1 کیلوگرم و شتاب آن 10 متر بر ثانیه مربع باشد. در این صورت، نیروی ضربه چکش برابر با 10 نیوتن خواهد بود.
محاسبه دقیق تر نیروی ضربه چکش
علاوه بر دو روش کلی که در بالا ذکر شد، روش های دقیق تری برای محاسبه نیروی ضربه چکش بادی وجود دارد. در اینجا به دو روش دیگر اشاره می کنیم:
- استفاده از سنسورهای ضربه: سنسورهای ضربه میتوانند نیروی ضربه را به طور مستقیم اندازهگیری کنند. این سنسورها معمولاً از نوع پیزو الکتریک هستند و با تغییر شکل، سیگنال الکتریکی تولید میکنند. این سیگنال الکتریکی را میتوان با استفاده از یک دستگاه آشکارساز، مانند اسیلوسکوپ، اندازهگیری کرد.
- استفاده از مدلسازی دینامیکی: میتوان از مدلسازی دینامیکی برای شبیهسازی ضربه چکش و محاسبه نیروی ضربه استفاده کرد. این روش نیاز به اطلاعات دقیق در مورد هندسه چکش، جنس چکش، و شرایط ضربه دارد.
نکاتی برای افزایش دقت محاسبه:
1.از تجهیزات اندازهگیری دقیق استفاده کنید. 2.شرایط ضربه را به طور دقیق کنترل کنید. 3.از روشهای مناسب برای تحلیل دادهها استفاده کنید.
در چکش نیرو کجاست؟
در چکش، نیروی ضربه در سر چکش (یعنی قسمتی که با جسم برخورد میکند) متمرکز است. وقتی چکش به جسم ضربه میزند، انرژی جنبشی چکش به جسم منتقل میشود و این انتقال انرژی باعث ایجاد نیروی ضربه میشود. این نیرو در لحظه برخورد به جسم وارد میشود و معمولاً در ناحیهای که چکش با جسم در تماس است، بیشترین مقدار خود را دارد.
در واقع، نیرویی که چکش به جسم وارد میکند، از حرکت چکش ناشی میشود و در لحظه برخورد به جسم، در ناحیه تماس (سر چکش) اعمال میشود.
محاسبه انرژی ضربه
برای محاسبه انرژی ضربه یا انرژی جنبشی یک جسم، از فرمول زیر استفاده میشود:
که در این فرمول:
- E: انرژی جنبشی یا انرژی ضربه است.
- m: جرم جسم است که معمولاً بر حسب کیلوگرم (kg) اندازهگیری میشود.
- v: سرعت جسم است که معمولاً بر حسب متر بر ثانیه (m/s) اندازهگیری میشود.
عوامل موثر بر محل نیروی ضربه چکش:
- زاویه ضربه:
زاویه ای که چکش با آن به جسم برخورد میکند، بر محل نیروی ضربه تاثیر میگذارد. اگر زاویه ضربه عمود بر سطح جسم باشد، نیروی ضربه در مرکز نقطه تماس متمرکز خواهد شد. اما اگر زاویه ضربه مایل باشد، نیروی ضربه به سمت لبه نقطه تماس جابجا خواهد شد.
- سرعت ضربه:
سرعت چکش در هنگام برخورد با جسم، بر محل نیروی ضربه تاثیر میگذارد. هر چه سرعت چکش بیشتر باشد، نیروی ضربه به سمت لبه نقطه تماس جابجا خواهد شد.
- جنس چکش و جسم:
جنس چکش و جسمی که به آن ضربه زده میشود، بر محل نیروی ضربه تاثیر میگذارد. اگر چکش و جسم از جنسهای متفاوتی باشند، نیروی ضربه به سمت لبه نقطه تماس جابجا خواهد شد.
- جرم چکش: هر چه جرم چکش بیشتر باشد، نیروی ضربه آن نیز بیشتر خواهد بود.
کاربرد محاسبه نیروی ضربه چکش
محاسبه نیروی ضربه چکش در کاربردهای مختلفی از جمله موارد زیر استفاده میشود:
- طراحی چکش: برای طراحی چکش با نیروی ضربه مشخص
- کنترل کیفیت چکش: برای اطمینان از اینکه چکش ها با مشخصات مورد نظر مطابقت دارند
- تحلیل ارتعاشات: برای تحلیل ارتعاشات ایجاد شده توسط ضربه چکش
- مهندسی پزشکی: برای بررسی اثرات ضربه چکش بر بدن
اثرات ضربه چکش
- تغییر شکل: ضربه چکش میتواند باعث تغییر شکل جسمی که به آن ضربه زده میشود، شود. این تغییر شکل میتواند موقتی یا دائمی باشد.
- شکستگی: ضربه چکش میتواند باعث شکستگی جسمی که به آن ضربه زده میشود، شود.
- حرکت: ضربه چکش میتواند باعث حرکت جسمی که به آن ضربه زده میشود، شود.
تفاوت قدرت ضربه چکشهای بادی، برقی و دستی:
- چکشهای بادی:
چکشهای بادی از قدرت ضربه بالایی برخوردار هستند. این نوع چکشها از نیروی باد برای ایجاد ضربه استفاده میکنند. قدرت ضربه چکشهای بادی به فشار باد و نوع چکش بستگی دارد.
- چکشهای برقی:
چکشهای برقی از قدرت ضربه متوسطی برخوردار هستند. این نوع چکشها از موتور الکتریکی برای ایجاد ضربه استفاده میکنند. قدرت ضربه چکشهای برقی به توان موتور و نوع چکش بستگی دارد.
- چکشهای دستی:
چکشهای دستی از قدرت ضربه کمتری نسبت به چکشهای بادی و برقی برخوردار هستند. این نوع چکشها از نیروی انسانی برای ایجاد ضربه استفاده میکنند. قدرت ضربه چکشهای دستی به وزن چکش و نیرویی که کاربر به آن اعمال میکند، بستگی دارد.
قدرت ضربه تقریبی انواع چکش را نشان میدهد:
نوع چکش |
قدرت ضربه تقریبی |
چکش بادی |
1000 تا 2000 ژول |
چکش برقی |
200 تا 500 ژول |
چکش دستی |
10 تا 100 ژول |
چکش برقی و کاربردهای آن
چکشهای برقی برای انجام عملیات تخریب، سوراخکاری و حفاری استفاده میشوند. برخی مدلها دارای سیستم مکش گردوغبار هستند تا محیط کار را تمیز نگه دارند.
انواع چکشهای برقی:
- چکش تخریبی: برای شکستن بتن و سطوح سخت.
- چکش چرخشی: برای حفاری و ایجاد سوراخ در بتن.
- چکش بتن کن: مخصوص ضربه زدن به بتن با توان بالا.

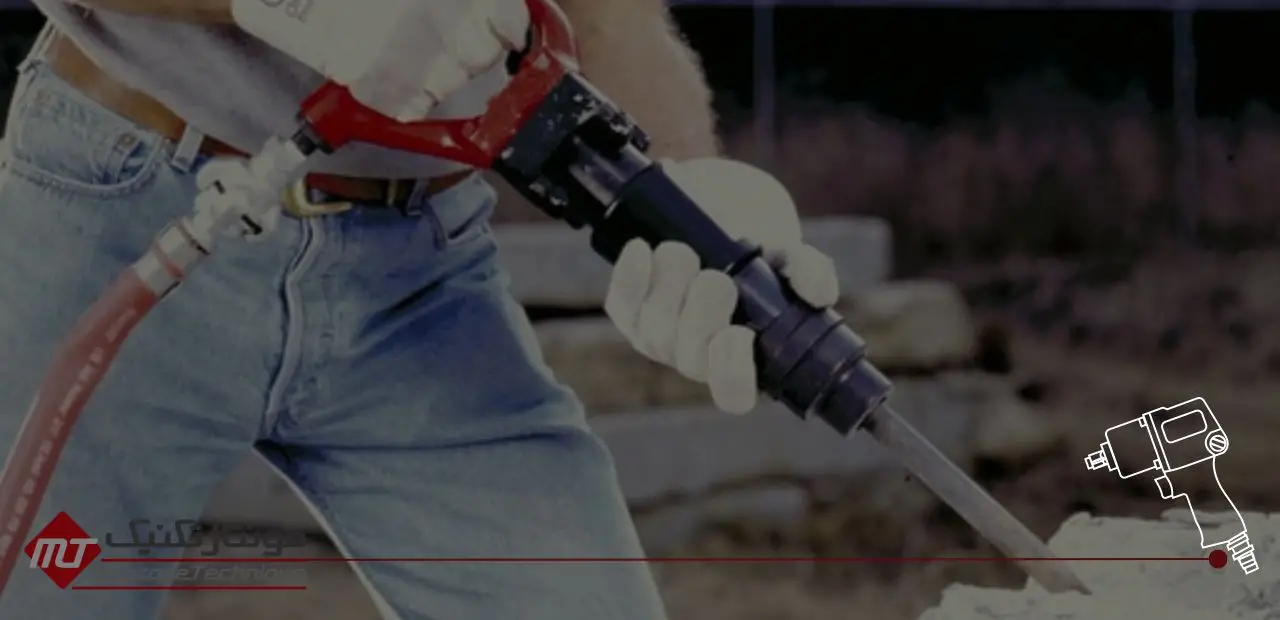

چکش بادی و ویژگیهای آن
چکش بادی از نیروی باد برای ایجاد ضربه استفاده میکند و معمولاً برای تخریب آسفالت، بتن و سنگ به کار میرود. فشار باد مورد نیاز آن معمولاً 7 بار است.
انواع چکشهای بادی
- چکش بادی دو دسته: مناسب تخریب زمین و بتن.
- چکش بادی تک دسته: برای تخریب سطوح افقی مانند دیوار.
- چکش بادی دسته عصایی: سبک و مناسب برای کارهای کوچک.

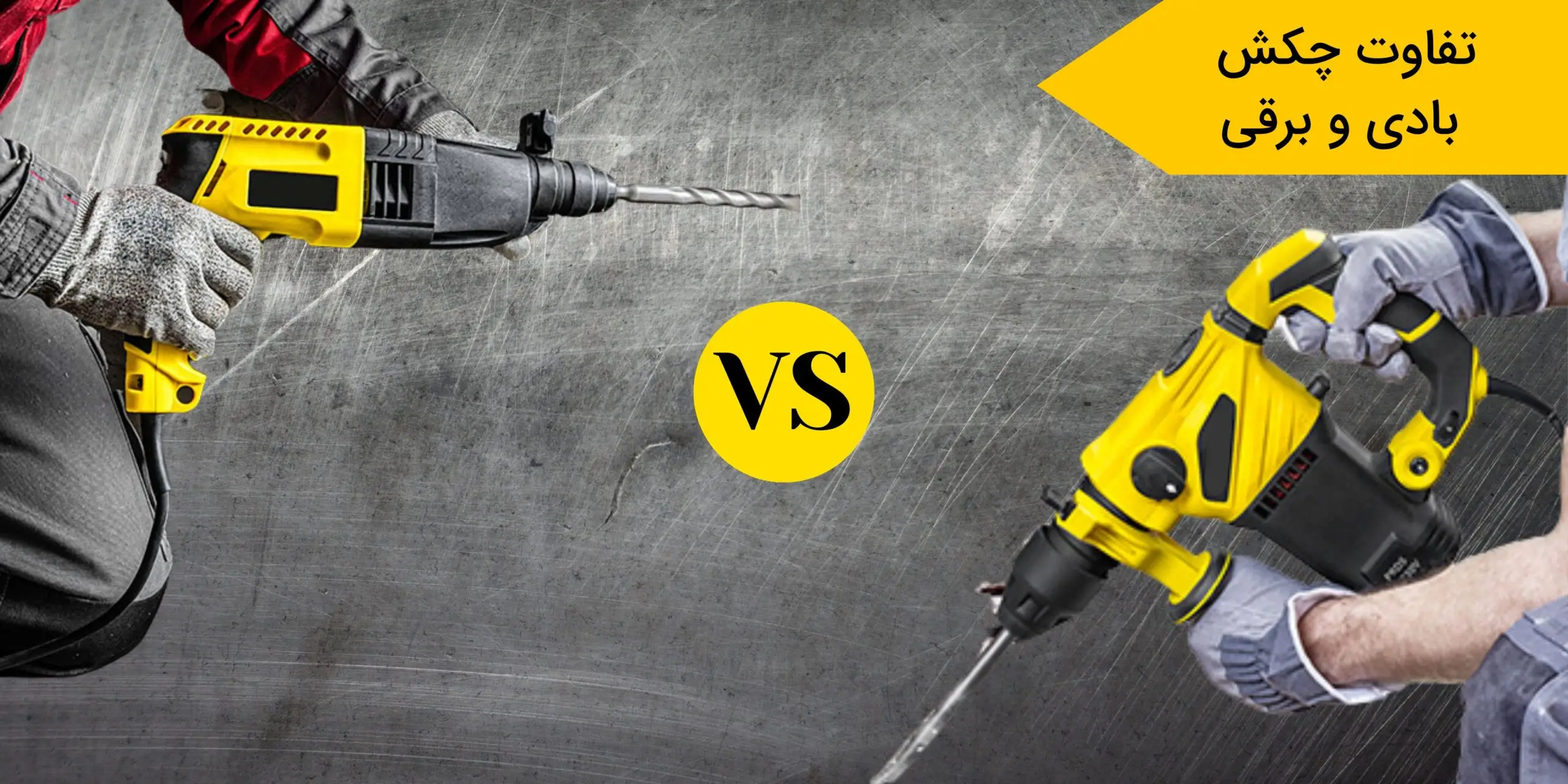

تفاوت چکشهای بادی، برقی و شارژی
- چکشهای بادی به منبع باد متصل میشوند و نیازی به برق ندارند.
- چکشهای برقی از نیروی برق استفاده میکنند و برای کارهای سبکتر مناسباند.
- چکشهای شارژی قابلیت حمل بیشتری دارند اما توان ضربه آنها کمتر از چکشهای بادی است.
نتیجهگیری
انتخاب نوع چکش مناسب به نیاز کاربر بستگی دارد. برای تخریبهای سنگین، چکش بادی مناسبتر است، درحالیکه برای کارهای ساختمانی سبکتر، چکش برقی گزینه بهتری محسوب میشود. محاسبه نیروی ضربه چکش میتواند به بهبود طراحی و افزایش کارایی ابزارها کمک کند.
